5G應用助推射頻前端趨向模組化

5G網絡是新一代移動通信技術，在智能手機和其他設備上提供比以往更快的速度和更可靠的連接。由于5G具有支持高帶寬和低延遲應用的創新特性和功能，因此有必要添加大量新的射頻（RF）組件以支持新的無線電頻段和組合。對于應用廣泛的Sub 6 GHz頻段來說，每年都會擴展新的頻段來支持不同的終端應用。新頻段的加入，使多模式多頻段（MMMB）的智能手機能夠支持更多的通信制式，具有更好的使用體驗，但同時也使智能手機射頻前端（RFFE）的復雜度大大增加。與4G智能手機相比，支持5G模式手機除了頻段擴展外，還需要向下兼容，所需的濾波器和通道數量隨之大幅度增加。

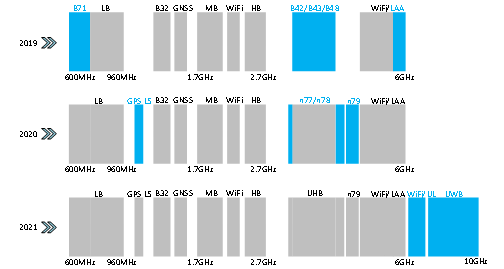

圖1  新的頻段不斷擴展以支持不同的終端應用

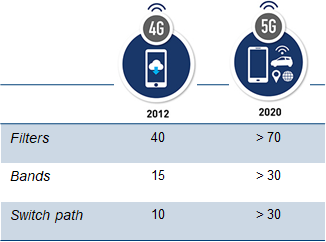

圖2  5G手機所需的濾波器和通道數量大幅度增加

在通信設備中，射頻信號處理單元負責信號的發送與接收，包含射頻收發器、天線、射頻前端模組（FEM）等。其中，射頻前端模組是無線連接的核心，它由一系列器件構成，包含功率放大器（PA）、濾波器（Filter）、切換開關（Switch）、雙工器（Duplexer）和低噪聲放大器（LNA）等，分別對應不同的射頻信號處理功能。

其中，濾波器是射頻前端中最重要的分立器件，它的主要作用是使信號中特定頻率成分通過而極大衰減其他頻率成分，從而提高信號的抗干擾性及信噪比。目前，在手機射頻市場中主要采用聲學濾波技術。根據制造工藝的不同，聲學濾波器又分為聲表面波濾波器（SAW）和體聲波濾波器（BAW）兩大類。由于工藝復雜度、技術以及成本的限制，當前通信標準下更多的射頻前端采用了SAW濾波器。隨著5G滲透率的提升，BAW濾波器優異的性能以及對高頻的支持有望使其成為手機射頻前端的主流器件。

在實際應用中，濾波器和雙工器是射頻前端模組的基礎器件，使用量非常大。根據Yole預測，在射頻前端市場中，濾波器的價值占比超過50%，2017-2023年濾波器復合增速約為19%，超過整體需求約14%的平均增速。

迅速增加的頻段和射頻器件數量為智能手機帶來了挑戰，除了復雜度的提升以外，對射頻器件占用空間的逐步壓縮和載波聚合的應用，使得傳統的分離式射頻器件越來越難以滿足新的需求，射頻器件模組化已成行業發展趨勢。依據不同需求，射頻前端模組的構成也有所差別，下圖為幾種典型的原理框圖。其中開關的控制接口是標準化的MIPI 接口。

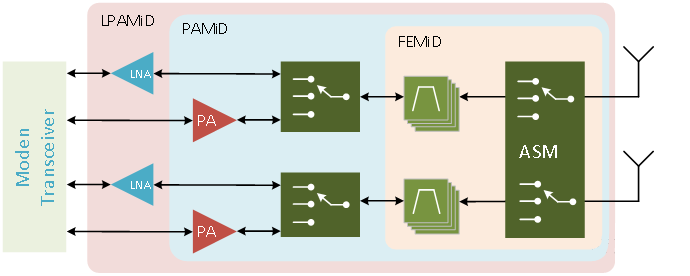

圖3  典型的射頻前端模組原理框圖

不同形態模組的端口數從幾個至幾十個不等。針對多端口器件的測試，尤其是大批量生產測試，一個優秀的測試方案，除了確保完整的電性能測試，還需在效率和時間成本之間達到最佳平衡。在實際應用中，我們能否找到這樣完美的測試解決方案呢？

答案是肯定的，而且還是兩種，你完全可以根據實際需求實現優中選優。

R&S多端口矢量網絡分析儀是射頻前端多端口測試的最佳選擇

針對射頻前端多端口器件的測試，R&S提供了兩種形式的多端口矢量網絡分析儀。

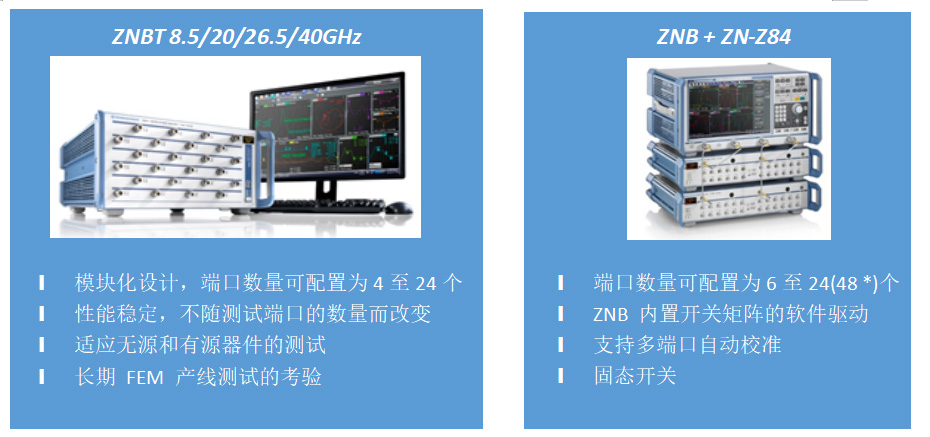

圖4  R&S ZNBT以及R&S ZNB + ZN-Z84是兩款專門針對射頻前端多端口器件的測試方案

01、R&S ZNBT多端口矢量網絡分析儀

這是一款真正的多端口矢量網絡分析儀，能夠提供最多 24個集成式測試端口。它可以并行測試多臺被測設備（DUT），或測量一臺最多達24個端口的被測設備。正是因?yàn)?ZNBT的高集成度，使其迅速成為一款業界領先的緊湊型射頻前端模組測試解決方案。即便在帶有多個端口的情況下，R&S ZNBT也只需要很短的測量時間，并保持穩定的性能。

此外，由于每個測試端口都配備了一個反射計（Reflectometer），這一設計有效消除了測試端口和測量接收機之間的損耗。因此，ZNBT擁有寬動態范圍、高輸出功率、低跟蹤噪聲等特性。在多端口測量中，具有高度穩定性、重復性和精確度。

02、R&S ZNB + 射頻開關矩陣R&S ZN-Z84

在該方案中，矢量網絡分析儀 ZNB在速度、動態及穩定性方面非常優異。通過開關矩陣擴展端口數量， ZNB最多可進行48個端口測量。更重要的是， ZNB 內置了開關矩陣的軟件驅動，包含速度優先和性能優先工作模式，可自動完成對應測試端口的切換功能。另外， ZNB具有去嵌入功能，為DUT提供真實運行環境的測試條件。

方案對比

從硬件結構上看， ZNBT的每個端口都配置兩個獨立的接收機，并接入內置信號源，所以ZNBT任意2端口的性能指標都與一臺相同端口數的通用級ZNB相當。對于多個測試端口，ZNBT可同時輸出信號，以完成多個DUT的并行測試，進一步提高測試效率，且多端口應用時速度和各項指標依然保持穩定，不會惡化。

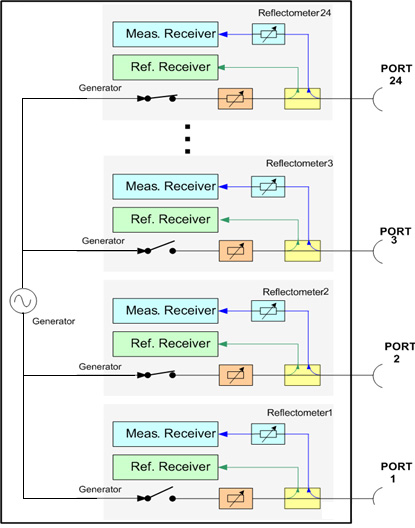

 圖5  R&S ZNBT多端口矢量網絡分析儀硬件結構

ZNB + 射頻開關矩陣R&S ZN-Z84，這一經典測試方案，主要借助射頻開關矩陣進行端口的擴展，具有低成本優勢。缺點是對于多端口器件的測試，需要多次掃描，無法實現并行測試。值得一提的是，由于內置了開關矩陣ZN-Z84的驅動，僅需連接控制線，如USB、LAN或PCIe等，ZNB就會識別并控制開關矩陣ZN-Z84進行自動切換和測試。因此，該方案的實現相對簡單，無需編寫外部程控軟件。

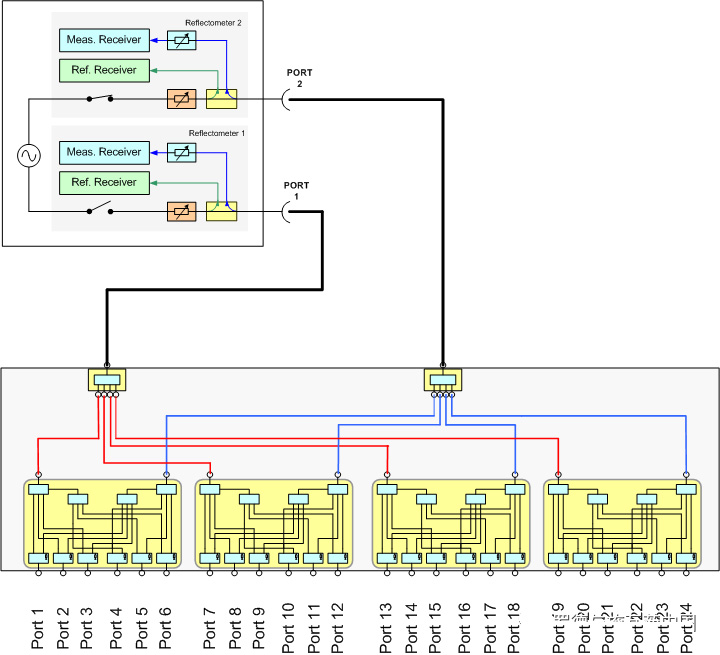

 圖6 R&S ZNB + 射頻開關矩陣R&S ZN-Z84硬件結構

談到兩個方案的共同點，那就是它們都支持射頻前端模組的MIPI控制接口，除了輸出用戶定義的GPIO控制信號外，還可以提供CLK和DC供電，以及測試中要求的電流測試能力。

圖7  ZNB 后面板的MIPI 接口

在測試軟件方面，ZNB和ZNBT均提供了測試掃描序列編輯功能，支持MIPI對射頻測試流程的觸發功能，以適應不同測試狀態下輸出的GPIO控制信號，有效降低了總的測試時間。

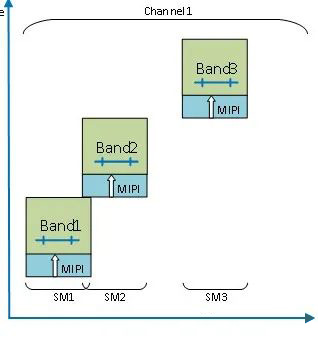

分離的射頻測試和MIPI 控制方案

ZNB/ZNBT一體化的射頻測試和MIPI 控制方案
